Sistem de pulverizare cu ultrasunete
Ce este sistemul de duze de pulverizare cu ultrasunete?
Duza de pulverizare cu ultrasunete descompune tensiunea superficială a lichidului prin vibrații de-frecvență înaltă (frecvență 20-200KHz) a plăcii ceramice piezoelectrice, dispersând soluția în particule mici de 15-45 μm. Principiul de funcționare al duzei de atomizare cu ultrasunete este că duza cu ultrasunete transformă undele sonore de înaltă frecvență în energie mecanică printr-un traductor piezoelectric și apoi transformă energia mecanică în lichid. Această vibrație longitudinală în sus și în jos generează unde staționare în pelicula lichidă de la vârful duzei ultrasonice, unde amplitudinea acestor unde poate fi controlată de un generator de energie. Aceste unde lichide staționare se pot extinde în sus din partea superioară a duzei cu ultrasunete, iar când picăturile părăsesc suprafața de atomizare a duzei, ele sunt descompuse într-o ceață fină uniformă de picături de dimensiuni micrometrice.
Avantaje FUNSONIC
Produs personalizat: Cu o mare flexibilitate în personalizarea produsului, oferă utilizatorilor sugestii de referință fezabile din punct de vedere științific în timpul procesului de personalizare.
Compania cercetează și dezvoltă în mod activ produse noi, își extinde gama de produse și oferă utilizatorilor echipamente cu ultrasunete de înaltă putere{0}}de calitate superioară.
Modelul de produs are fiabilitate ridicată și timp de livrare scurt: echipamentele pot fi produse-în serie, iar ciclul de aprovizionare este scurt.
Soluția implică o urmărire tehnică completă-de la testare până la producția de masă, eliminând necazul de a selecta în mod repetat furnizorii.
Avantajele sistemului cu duze de pulverizare cu ultrasunete
Duze de pulverizare cu ultrasunete cu particule fine
Unul dintre avantajele semnificative ale duzelor de pulverizare cu ultrasunete este capacitatea lor de a genera picături fine cu particule mici. Această dimensiune fină a particulelor este esențială în aplicații precum acoperirea, vopsirea și administrarea de medicamente. Duzele de pulverizare cu ultrasunete utilizează vibrații de-frecvență înaltă pentru a atomiza lichidul în particule extrem de fine, rezultând o acoperire mai bună a suprafeței și o calitate îmbunătățită a produsului.
Duze de pulverizare cu ultrasunete cu distribuție uniformă a stratului
Obținerea unei distribuții uniforme a stratului este crucială în industrii precum electronică, auto și aerospațial. Duzele de pulverizare tradiționale se luptă adesea să ofere o grosime consistentă a stratului, ceea ce duce la probleme de calitate. Duzele de pulverizare cu ultrasunete, pe de altă parte, excelează în furnizarea unui strat uniform pe suprafață. Duzele de pulverizare cu ultrasunete produc o ceață bine-distribuită, asigurând depunerea consistentă și precisă a stratului.
Duze de pulverizare cu ultrasunete cu control precis
Precizia este o cerință critică în multe aplicații, inclusiv în industria farmaceutică, producția de semiconductori și laboratoarele de cercetare. Duzele de pulverizare cu ultrasunete oferă un control precis asupra dimensiunii picăturilor, debitului și modelului de pulverizare. Acest nivel de control permite aplicarea precisă și direcționată, minimizând risipa și îmbunătățind eficiența generală. Duzele de pulverizare cu ultrasunete oferă mecanisme de control avansate, permițând utilizatorilor să ajusteze și să ajusteze-parametrii de pulverizare în funcție de nevoile lor specifice.
Duze de pulverizare cu ultrasunete cu înfundare și întreținere reduse
Duzele de pulverizare tradiționale sunt predispuse la înfundare, ceea ce duce la timpi de nefuncționare și cerințe de întreținere crescute. Duzele de pulverizare cu ultrasunete, pe de altă parte, reduc semnificativ apariția înfundarii. Vibrațiile de înaltă-frecvență generate de duzele de pulverizare cu ultrasunete previn formarea depunerilor și asigură o funcționare continuă și neîntreruptă. Acest avantaj se traduce prin productivitate îmbunătățită și costuri reduse de întreținere pentru utilizatorii-finali.
Duze de pulverizare cu ultrasunete cu eficiență energetică
Eficiența energetică este o preocupare tot mai mare în lumea de astăzi conștientă de mediu. Duzele de pulverizare cu ultrasunete consumă mai puțină energie în comparație cu duzele de pulverizare tradiționale, datorită procesului lor eficient de atomizare. Duzele de pulverizare cu ultrasunete necesită putere minimă, oferind în același timp performanțe excelente. Această funcție de-economisire a energiei nu numai că reduce costurile operaționale, dar contribuie și la un proces de producție mai ecologic și mai durabil.
Tipuri de sistem de duze de pulverizare cu ultrasunete
Duza cu ultrasunete WideMist
Duza cu ultrasunete Widemist are o lățime relativ mare și este potrivită în principal pentru diverse aplicații de pulverizare pe suprafețe medii și mari. Poate fi folosit pentru diverse aplicații, cum ar fi pulverizarea sticlei plutitoare, pulverizarea textilelor, pulverizarea cu celule de combustibil, pulverizarea cu membrană cu schimb de protoni, pulverizarea cu electrozi cu membrană, folie de plastic metal, pulverizare antireflexiv AR, pulverizare cu peliculă de izolare termică, pulverizare de acoperire superhidrofobă, pulverizare cu flux etc.
Duză cu ultrasunete de împrăștiere
Duza cu ultrasunete de împrăștiere este o duză de atomizare cu ultrasunete cu pulverizare con ciclon. O aplicație tipică este acoperirea fotorezistentă pe cipurile semiconductoare, unde fotorezistul este pulverizat pe cipurile semiconductoare. În plus, poate fi folosit și pentru acoperiri cu pelicule solare cu peliculă subțire, acoperiri cu celule perovskite, acoperiri cu film de transmisie și reflexie AR, acoperiri cu film de izolare termică, acoperiri superhidrofobe, acoperiri cu flux PCB și alte aplicații.
Duza cu ultrasunete AccuMist
Duza cu ultrasunete AccuMist este un fel de duză de atomizare cu ultrasunete cu lățime mică de pulverizare. Datorită lățimii mici de pulverizare a duzei cu ultrasunete AccuMist, este potrivită în principal pentru diverse aplicații de pulverizare de dimensiuni mici și medii-. Acesta completează duza cu ultrasunete FUNSONIC WideMist și poate fi aplicat la aproape toate cerințele diferite de pulverizare plată.
Duza cu ultrasunete de penetrare
Duza ultrasonică de tip penetrare este un tip extins de duză de atomizare cu ultrasunete. Adoptă tehnologia duzei de atomizare cu ultrasunete, iar prin extinderea capătului frontal al designului duzei, duza cu ultrasunete este extinsă într-un spațiu îngust pentru pulverizare, utilizată în principal pentru a pătrunde în peretele interior al conductei pentru aplicații de pulverizare. Aplicațiile tipice includ pulverizarea tubului de colectare a sângelui cu vid și pulverizarea cu ulei siliconic injector.
Duza cu ultrasunete MicroMist

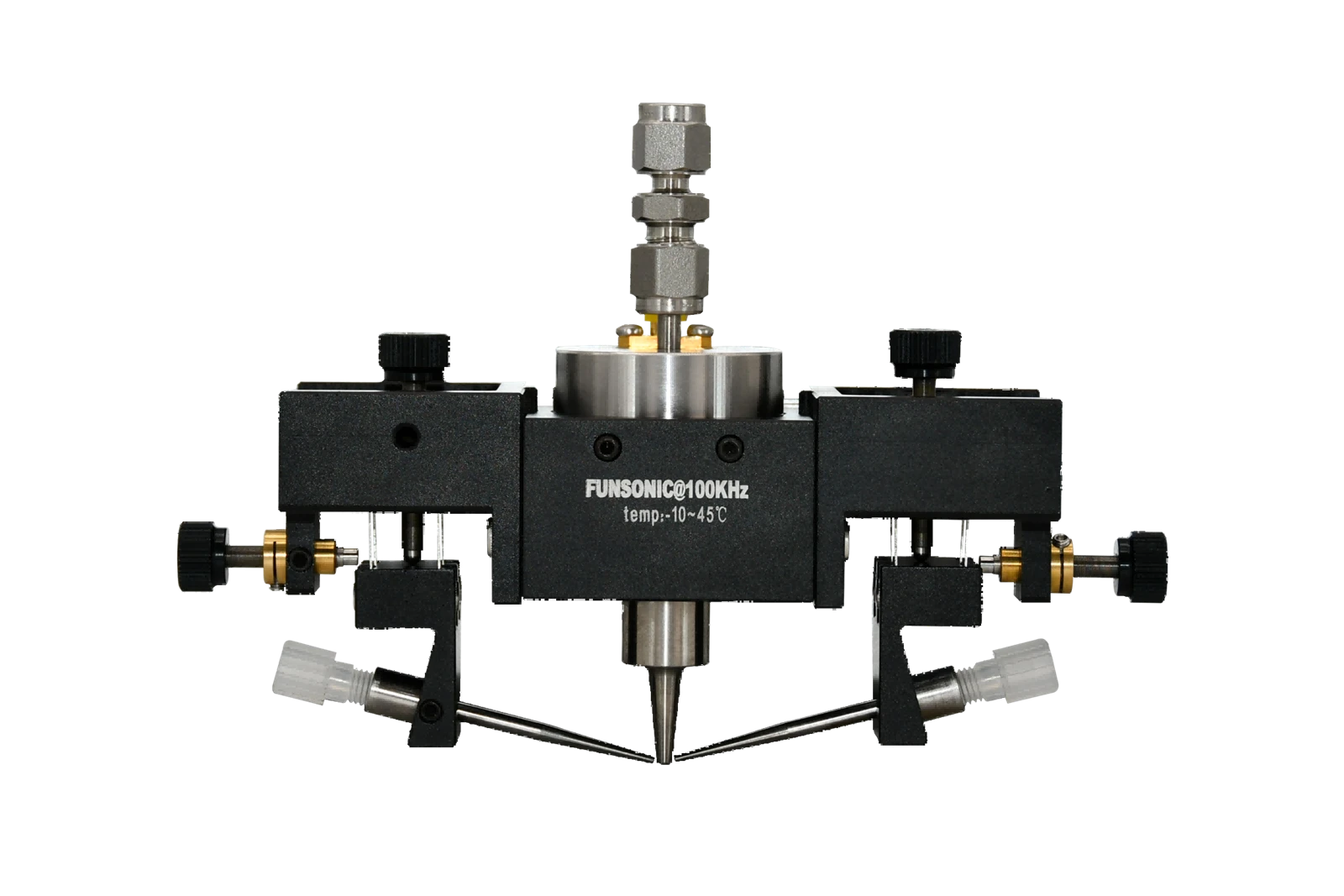

Duza de atomizare cu ultrasunete focalizată de tipul de pulverizare MicroMist este combinată cu aer/gaz cu presiune joasă-pentru a produce un fascicul mic de picături moale, foarte focalizat. Hipotubul izolat livrează lichidul pe suprafața de atomizare a duzei, în timp ce aerul/gazul este livrat prin orificiul duzei la o presiune joasă fixă pentru a modela picăturile atomizate într-un jet țintă foarte precis, cu un diametru de numai 0,020 inci (0,5 mm).
Duza cu ultrasunete Vortex
Duza ultrasonică de tip vortex produce un model de pulverizare de lățime medie, care este mai larg decât duza ultrasonică de tip adunare, dar mai îngust decât modelul de pulverizare al duzei ultrasonice de tip larg. Poate forma o dispersie largă „asemănătoare unui vortex”, care este foarte potrivită pentru acoperirea obiectelor plate, cum ar fi celulele de combustibil PEM și celulele solare.
Aplicarea sistemului de duze de pulverizare cu ultrasunete
Aplicație medicală:
Aplicațiile tipice includ pulverizarea tubului de colectare a sângelui cu vid, pulverizarea uleiului siliconic cu injector, etc. Duza cu ultrasunete controlată poate efectua pulverizare ultrasonică paralelă cu 5-10 capete, cu o distanță de numai 25 mm între cele două duze și poate fi utilizată direct în liniile de producție existente de tuburi de colectare a sângelui în vid. Combinat cu o pompă de dozare de precizie specializată, anticoagulantul este pulverizat uniform pe peretele interior al tubului de colectare a sângelui în vid, cu o viteză de producție de până la 12000 de unități pe oră. De asemenea, poate fi folosit pentru pulverizarea cateterelor cu balon și a stenturilor.
Aplicații energetice:
Duze de pulverizare cu ultrasunete, aplicații energetice, producție de celule de combustibil, acoperire cu celule solare, producție de baterii, acoperire cu peliculă subțire, depunere de peliculă subțire. Duzele de pulverizare cu ultrasunete joacă un rol vital în procesele legate de energie-, cum ar fi producția de celule de combustie, acoperirea celulelor solare, acoperirea cu membrane și producția de baterii. Acestea permit o distribuție uniformă a materialelor, îmbunătățesc calitatea acoperirii și reduc consumul de material. Duzele de pulverizare cu ultrasunete furnizează vibrații de-frecvență înaltă care permit depunerea consistentă și subțire a peliculei și sporesc eficiența și performanța dispozitivelor energetice.
Aplicatii electronice:
Duze de pulverizare cu ultrasunete, aplicații electronice, acoperire cu pulverizare fotorezistentă, depunere, adezivi, straturi de protecție, depunere la scară-fină. Industria electronică solicită depunerea precisă și controlată a acoperirilor, adezivilor și straturilor de protecție. Duzele de pulverizare cu ultrasunete oferă o atomizare superioară și o uniformitate a acoperirii, asigurând o aplicare precisă și risipă minimă. Duzele de pulverizare cu ultrasunete oferă vibrații de-frecvență înaltă care permit depunerea la scară-fină, permițând producerea de componente electronice-de înaltă calitate.
Aplicații ale nanomaterialelor:
Duze de pulverizare cu ultrasunete, aplicații de nanomateriale, sinteză de nanomateriale, procese de acoperire, control al dimensiunii picăturilor, depunere omogenă. Producția și manipularea nanomaterialelor necesită precizie și uniformitate. Duzele de pulverizare cu ultrasunete oferă un control excepțional asupra dimensiunii și distribuției picăturilor, făcându-le ideale pentru procesele de sinteză și acoperire a nanomaterialelor. Duzele de pulverizare cu ultrasunete excelează în a genera o ceață fină de nanomateriale, permițând depunerea eficientă și omogenă pe diferite substraturi.
Aplicatii sticla:
Duze de pulverizare cu ultrasunete, aplicații pe sticlă, acoperire, rezistență la zgârieturi, acoperire cu pulverizare hidrofobă, durabilitate, grosime controlată a stratului. În industria sticlei, acoperirea precisă și uniformă este esențială pentru îmbunătățirea proprietăților precum rezistența la zgârieturi, hidrofobicitatea și durabilitatea. Duzele de pulverizare cu ultrasunete oferă o soluție eficientă prin asigurarea unei aplicări uniforme a acoperirilor pe suprafețele din sticlă. Duzele de pulverizare cu ultrasunete oferă vibrații de-frecvență înaltă care ajută la obținerea unei grosimi consistente și controlate a stratului, rezultând produse din sticlă superioare.
Aplicații de producție:
Sistemele de acoperire cu ultrasunete sunt cel mai frecvent utilizate pentru a acoperi următoarele filme: Acoperiri antimicrobiene, arome, îndulcitori, suplimente nutritive etc. pe alimentele preparate. Sistemele de acoperire cu ultrasunete aplică acoperiri de barieră pe filmele de ambalare și pe containerele biodegradabile. Sistemele de acoperire cu ultrasunete sunt utilizate pe scară largă pentru a pulveriza acoperiri avansate-de înaltă performanță, cum ar fi acoperiri rezistente la apă și ulei-, acoperiri antibacteriene și antifouling pe textile în timpul procesului de producție textilă. Tehnologia de pulverizare cu ultrasunete este utilizată pe scară largă în industria pieselor auto, în principal datorită avantajelor sale, cum ar fi precizia ridicată, acoperirea uniformă și economisirea de materiale.
Alimentare cu lichid
Un lichid este furnizat la duză printr-o conductă sau tub, care se conectează la un rezervor sau la un sistem de pompă.
Generarea de presiune
Lichidul este presurizat în duză, fie printr-o pompă mecanică, fie prin utilizarea presiunii sursei de lichid.
Orificiu sau Deschidere
Duza are un mic orificiu sau deschidere prin care lichidul sub presiune este forțat să treacă.
Restricția fluxului
Pe măsură ce lichidul curge prin orificiu, acesta întâmpină o restricție de curgere. Această restricție determină o creștere a vitezei și o scădere a presiunii, ducând la atomizarea lichidului în picături mici.
Controlul modelului de pulverizare
Designul și configurația duzei determină modelul de pulverizare, unghiul și distribuția picăturilor atomizate. Diferite tipuri de duze, cum ar fi ventilator plat, rotund sau conic-, oferă diferite modele de pulverizare pentru a se potrivi diferitelor cerințe de aplicare.
Cum influențează designul duzei de pulverizare cu ultrasunete debitul
Duzele de pulverizare cu ultrasunete, spre deosebire de duzele convenționale acționate de aer, nu se bazează pe forța aerului pentru a sparge un flux de lichid pentru atomizare. În schimb, atomizarea este creată printr-un proces complet diferit. În cazul duzelor acționate de aer convenționale, debitul sau viteza lichidului este determinată în mare măsură de cantitatea de presiune (psi) utilizată în sistem, adică cu cât presiunea aerului este mai mare, cu atât debitul este mai mare. Pe de altă parte, duzele cu ultrasunete nu depind neapărat de presiunea aerului pentru a dicta debitul. Acest avantaj evident de a nu avea nevoie de aer pentru a crea atomizare este că pluma rezultată are energie cinetică mică sau deloc. Se poate spune că duzele cu ultrasunete sunt sisteme fără aer în anumite condiții.
Când un lichid este pompat printr-o duză ultrasonică, este esențial ca debitul să nu depășească viteza critică a designului duzei. Viteza critică este atunci când lichidul care iese nu se poate uda corespunzător pe vârful duzei. Într-un exemplu extrem, dacă pompa face ca duza să „pipi-în afară,” viteza lichidului este cu mult peste viteza critică. Această condiție va exista chiar și cu duza oprită. Mai frecventă, este o condiție în care viteza critică este depășită doar moderat. Atomizarea rezultată este incompletă, în cazul în care un anumit lichid se udă și se atomizează corespunzător, în timp ce alt material nu este atomizat, creând picături mari. Din acest motiv, sunt furnizate debite publicate pentru o anumită dimensiune a orificiului care permit operarea unei duze cu ultrasunete într-o marjă sigură de depășire a vitezei critice.
Duzele cu ultrasunete pot fi utilizate cu o varietate de sisteme de livrare a lichidului, cum ar fi pompe cu seringi, pompe cu angrenaje, pompe peristaltice, rezervoare sub presiune și rezervoare alimentate gravitațional. Indiferent de sistemul utilizat, atâta timp cât lichidul este livrat într-un debit constant în intervalul de funcționare al duzei, oricare dintre aceste sisteme va funcționa. Pulsația ar trebui totuși evitată, deoarece un impuls poate duce la căderea lichidului în afara intervalului de funcționare, chiar dacă este momentan. Acest lucru este deosebit de pronunțat în cazul aplicațiilor cu debit scăzut, cum ar fi acoperirile cu stent. Nu este neobișnuit ca un client care dorește să împingă o duză sub intervalul proiectat, ceea ce va avea ca rezultat o atomizare și/sau pulsație mai puțin decât ideală. Mulți clienți constată că, folosind tehnologia cu ultrasunete pentru prima dată, folosesc mult mai puțin material datorită eficienței mari de transfer a pulverizării cu viteză mică, astfel încât mai puțin material trebuie să fie distribuit.
Duzele de pulverizare cu ultrasunete sunt dispozitive care utilizează vibrații de-frecvență înaltă pentru a produce picături fine de lichid, care sunt apoi pulverizate pe o suprafață. Aceste duze sunt utilizate în diverse aplicații, cum ar fi acoperirea, atomizarea, umidificarea și curățarea, printre altele. Acestea oferă avantaje precum precizie ridicată, distribuție uniformă, deșeuri reduse și eficiență îmbunătățită în comparație cu duzele de pulverizare convenționale.
Piața globală a duzelor de pulverizare cu ultrasunete este de așteptat să înregistreze o creștere semnificativă în următorii ani. Factorii care determină această creștere includ creșterea cererii pentru tehnologii avansate de pulverizare în industrii precum electronică, auto, sănătate și procesarea alimentelor. Nevoia de soluții de pulverizare de înaltă precizie și eficientă, împreună cu reglementările stricte de mediu, contribuie, de asemenea, la creșterea pieței.
În plus, adoptarea în creștere a duzelor de pulverizare cu ultrasunete în industria medicală și farmaceutică pentru livrarea de medicamente și aplicații precise de acoperire alimentează expansiunea pieței. Utilizarea duzelor de pulverizare cu ultrasunete în producția de electronice imprimate, celule solare și dispozitive semiconductoare stimulează și mai mult creșterea pieței.
În plus, progresele în tehnologiile de pulverizare cu ultrasunete, cum ar fi integrarea senzorilor, sistemelor de control și funcționalităților automate, sunt de așteptat să îmbunătățească capacitățile și eficiența acestor duze, stimulând astfel creșterea pieței.
Conform cercetărilor de piață, se preconizează că piața duzelor de pulverizare cu ultrasunete va crește la o rată de creștere anuală compusă (CAGR) ridicată de % în perioada de prognoză. Odată cu cererea în creștere pentru soluții de pulverizare eficiente și precise în diverse industrii, piața este pregătită pentru o creștere substanțială în următorii ani.
Ce se întâmplă dacă duza cu ultrasunete este blocată?
Duzele cu ultrasunete sunt ca niște robinete. Dacă conținutul de solid al soluției este mare sau particulele sunt mari, poate cauza blocaj. Deci, cum putem rezolva problema blocării duzei? Se recomandă dezasamblarea și curățarea duzei cu ultrasunete fără a afecta utilizarea acesteia. FUNSONIC vă va oferi un videoclip complet de curățare a duzelor pentru referință.
Ce se întâmplă dacă duza cu ultrasunete este deteriorată?
Indiferent de ce fel de articol este, după o anumită perioadă de utilizare, vor apărea probleme. Duza poate fi grav deteriorată în timpul utilizării din diverse motive. Ce ar trebui să facem atunci?
Dacă așchiile ceramice sunt sparte din cauza temperaturii excesive în timpul funcționării efective, este necesar să reveniți la fabrică pentru reparații sau înlocuiți duza.
Dacă materialul duzei de pulverizare cu ultrasunete reacționează cu materialul de pulverizare și este deteriorat în timpul utilizării, este necesar să îl înlocuiți cu un produs potrivit pentru materialul de pulverizare.
Trebuie să efectuăm o analiză corespunzătoare a deteriorării duzei cu ultrasunete și să facem modificări în funcție de situația reală pentru a evita deteriorarea ulterioară a duzei cu ultrasunete.
Care sunt întrebările pe care să ți le pui înainte de a alege o duză de pulverizare cu ultrasunete?
Care este aplicația?
Echipamentele acoperite cu pulverizare cu ultrasunete de precizie sunt utilizate în principal în celulele de combustie, celulele fotovoltaice cu film subțire-, acoperirile solare cu film subțire-, celulele solare perovskite, celulele solare, acoperirile cu grafen, celulele fotovoltaice cu siliciu, acoperirile din sticlă, circuitele electronice și alte industrii.
Care este presiunea disponibilă?
O duză este un dispozitiv care transformă energia dintr-un fluid în viteza picăturilor de pulverizare. Debitul unei duze depinde de presiune. Ca regulă generală, putem spune că cu cât presiunea fluidului este mai mare, cu atât dimensiunea picăturii este mai mică. În funcție de designul duzei, variațiile presiunii de alimentare pot influența foarte mult valoarea unghiului de pulverizare.
Care este debitul?
Debitul afectează eficacitatea atomizării cu ultrasunete și este necesar să reglați amplitudinea generatorului de ultrasunete la debitul setat pentru a asigura efectul de atomizare.
Care este materialul dorit pentru duză?
Cel mai potrivit material pentru o duză este una dintre cele mai importante decizii, deoarece durata de funcționare a acestuia depinde de el. Alegerea materialului depinde direct de condițiile de funcționare, adică de presiunea, temperatura, tipul de fluid utilizat și, în final, de tipul de conexiune necesar. Corpul duzei FUNSONIC este realizat din material de titan, care are proprietăți acustice remarcabile, rezistență ridicată la tracțiune și rezistență excelentă la coroziune. Carcasa de protectie este realizata din otel inoxidabil 304 (se poate alege si titan)
Care este materialul conductelor?
În ceea ce privește duzele, materialul sistemului de conducte este PTFE.
Care sunt tipurile de conexiune dorite?
Conexiunile unei duze sunt multe și pot influența alegerea unui produs sau altuia. Duzele sunt disponibile cu racorduri cu piuliță de blocare, niplu de sudură, niplu filetat, clemă din metal sau plastic.
Ce lichid este pulverizat?
Duza poate fi aplicată pe diverse soluții, chiar și pe ape uzate, lichide chimice, ulei și lichide vâscoase și poate fi atomizată. De obicei, este necesar ca vâscozitatea soluției să fie mai mică de 30 CPS, conținutul de solid să fie mai mic de 10% și dimensiunea particulelor suspensiei să fie de 10 microni.
Care este distanța de la duză la țintă?
Distanța dintre duză și substrat nu este fixă. Diferite tipuri de duze, debite și lățimi de pulverizare vor afecta distanța dintre duză și substrat.
Care este unghiul de pulverizare dorit?
Unghiul de pulverizare este unghiul format de conul de lichid care iese din orificiul unei duze. Lățimea unghiului de pulverizare și distanța dintre orificiu și suprafața umedă determină aria de acoperire a pulverizării.
Care sunt condițiile de mediu din jurul duzei?
Dacă o duză este expusă la temperaturi extreme, condiții de mediu dure sau pulverizează lichide corozive, luați în considerare înlocuirea ei cu una din material mai durabil.
