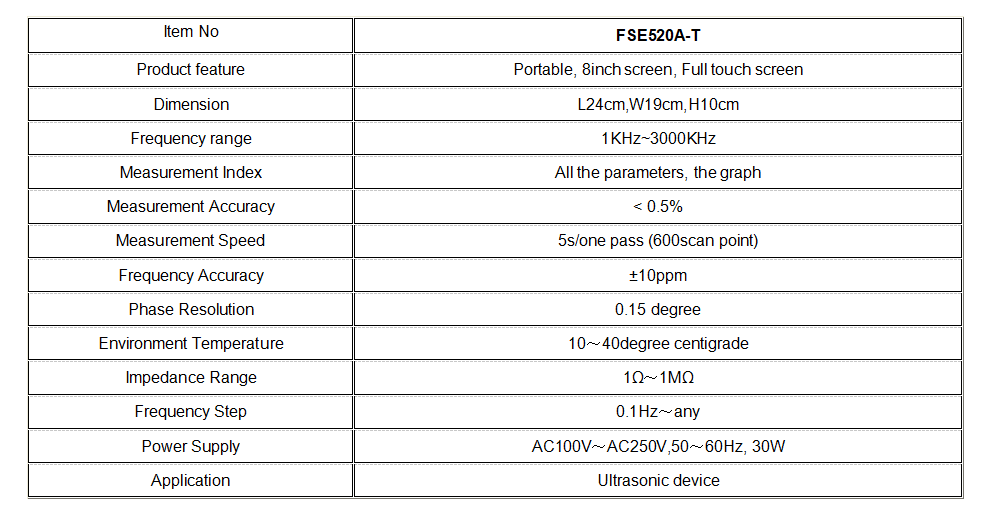

Instrument de măsurare a frecvenței cu ultrasunete 3Mhz







Analizorul cu ultrasunete 520A este dezvoltat în comun de departamentul de automatizare al Universității China Tsinghua și de Academia Chineză de Științe. A fost utilizat pe scară largă în detectarea dispozitivelor piezoelectrice cu ultrasunete și a echipamentelor de soluții integrate.

Înălțimea pentru măsurători cu ultrasunete, cel mai important este graficul cercului de admitere. Graficul logaritmic al celor două grafice (cele două grafice este metoda principală de identificare a calificat), și mai mult de o duzină de parametri: frecvența de rezonanță Fs, conductanța maximă Gmax, punctele de frecvență de jumătate de putere F2-F1, frecvența paralelă sau anti rezonanță Fp, factorul de calitate mecanic Qm, Capacitate liberă CT, Rezistență dinamică R1, Inductanță dinamică L1, Inductanță dinamică L1, Inductanță dinamică L1 capacitate CO, Coeficienți electromecanici de cuplare Keff.





1. Conectați sursa de alimentare specifică instrumentului la ștecherul de aviație cu cinci miezuri din stânga spate și apoi porniți comutatorul din partea stângă a instrumentului.

După ce sistemul este pornit, introduceți „chineză” sau „engleză” pentru a intra în interfața de operare corespunzătoare.

3. Vă rugăm să conectați dispozitivele de testare de la ambele capete la cele două capete de testare BNC din mijloc (dacă este un dispozitiv specific ceramic, acesta poate fi ușor conectat direct la toate cele patru capete de testare BNC)

4. Setați frecvența „Start” și frecvența „End”, ambele în „KHz”. Deoarece este un ecran tactil, apăsarea poziției de introducere va apărea tastatura de introducere.

5. Setați precizia detectării. Există un total de șase niveluri, în funcție de numărul necesar de puncte de testare: Rapid, Normal, Mediu, Înalt, Mai mare, Cel mai mare. Dacă Qm al dispozitivului este scăzut, selectați nivelul superior; Dacă Qm al dispozitivului este mare, alegeți treapta ulterioară. Cu cât treapta de viteză este mai mică, cu atât mai puține puncte de măsurare și timpul este mai scurt. Cu cât treapta de viteză este mai mare, cu atât mai multe puncte de măsurare și cu atât timpul este mai lung. Alegerea unui angrenaj necesită doar asigurarea faptului că cercul de admitere este aproximativ circular, ceea ce poate economisi timp de măsurare. Cel mai jos punct de măsurare rapidă este de aproximativ 200 de puncte, iar cel mai înalt punct de măsurare Cel mai înalt este de aproximativ 2000 de puncte. De exemplu, în general, selectarea primei trepte de viteză Rapid pentru radarul de marșarier este suficientă, dar pentru sudarea cu ultrasunete, trebuie selectată cea mai înaltă treaptă de viteză. Apăsați „Start” pentru a începe o măsurătoare, iar bara de progres afișează progresul măsurării în timpul măsurării. Dacă „curba cercului de admisie” măsurată nu poate forma un cerc complet, „setarea de precizie” ar trebui mărită cu un nivel înainte de măsurare.

Afișarea unei diagrame complete de admisie în partea stângă a ecranului, cu un jgheab și un vârf în dreapta, este testul corect!

Singurul buton fizic de pe instrument este și funcția „Start”, situată în spatele panoului de bord.

7. Fișa de aviație cu trei miezuri din partea dreaptă din spate a instrumentului poate fi conectată la un comutator de pornire extern.

8. Faceți clic pe „Setări” pentru a intra în interfața de selectare a vitezei de testare a instrumentului, care are trei niveluri din care puteți alege: 5 ms/punct, 10 ms/punct și 20 ms/punct. Dacă este selectat 5 ms/punct, durata celui mai mare test este de aproximativ 10 secunde.
