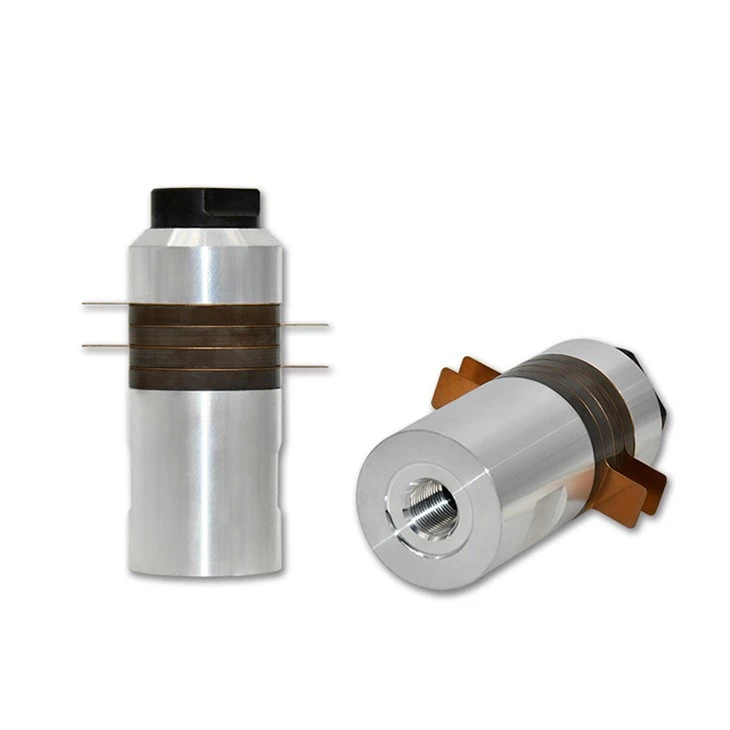

Traductor de sudare piezoelectric cu ultrasunete de 15Khz







Traductorul cu ultrasunete este un dispozitiv de conversie a energiei. Funcția sa este de a converti puterea de intrare în putere mecanică (adică ultrasunete) și apoi de a o transmite, în timp ce consumul său de energie este foarte mic.Traductorul cu ultrasunete este un gadget care produce sunet peste variația auzului uman, de obicei începând de la 20 kHz, recunoscut în plus ca vibrație ultrasonică.

Generatorul de ultrasunete transformă energia electrică de 110 VCA sau 220 VCA din actualitatea contemporană în frecvență înaltă-și o transmite ceramicii piezoelectrice. Ceramica piezoelectrică generează rezonanță la frecvențe ultrasonice. Efectul piezoelectric al materialelor transformă semnalele electrice în vibrații mecanice liniare. Apoi, amplitudinea este amplificată (redusă) printr-un corn ultrasonic și, în final, transmisă la capul sculei pentru funcționare.

Putem personaliza diverse traductoare cu frecvențe diferite în funcție de nevoile clienților. Gama de frecvență este de la 15 kHz la 120 kHz. Ele pot fi utilizate pentru sudare cu ultrasunete, tăiere, pulverizare de atomizare, tratare a metalelor topite, fabricare a pulberii metalice și tratament sonochimic lichid.







• Militar-grad PZT-8:Utilizează minunatCeramica piezoelectrică galbenăcu un aspect mecanic excesiv satisfăcător (High-Q) pentru pierderi minime de căldură.
• Management termic superior:Testat sub sarcina maximă timp de 24 de ore cu o temperatură în sus gestionată strict la mai puțin sau egal cu 40 de grade.
• Impedanță de rezonanță scăzută:Evaluat la mai puțin sau egal cu 10Ω, asigurând cea mai mare conversie a puterii și amplitudinea efectivă de ieșire.
• Compatibilitate universală:Proiectat ca o-performanță ridicată







1. În linii mari, traductorul ultrasonic constă dintr-o componentă ceramică piezoelectrică centrală, plăci de acoperire metalice din față și din spate, șuruburi pre-tensionate, plăci cu electrozi și țevi de izolare.

2. Driver din spate (spate): un factor cilindric gros poziționat pe partea inferioară a spatelui unui traductor piezoelectric. Șoferul din spate este alăturat din nou cu ceramica și este, în general, supus unei solicitări de preîncărcare printr-un șurub stivuit.

3.Placă cu electrod: o placă conductoare subțire poziționată între ceramica piezoelectrică adiacentă a unui traductor. Tensiunea de rulare a traductorului este utilizată între acești electrozi.

4. Unitate frontală: transmite electricitate ultrasonică de la traductor la claxonul sau la capul dispozitivului, iar dispozitivul de alimentare frontală constă de obicei dintr-o flanșă de montare pentru conectarea carcasei.

5.Șurub de suprapunere: Un șurub folosit pentru a fixa ceramica între driverele din față și din spate, formând o unitate rezonantă. Când șurubul este strâns, acesta aplică o precomprimare compresivă ceramicii.

Ceramica piezoelectrică: Ceramica piezoelectrică este nucleul traductoarelor. Factorul care convertește semnul electric al unui generator de ultrasunete în vibrație mecanică liniară.
